FM Section:
Tuning Frequency Range...............................88MHz-108MHzclassicaudio.com
IHF Usable Sensitivity...................................2.3 uV
IHF Selectivity...............................................80 dBclassicaudio.com
Capture Ratio................................................1.6 dB
Image Rejection Ratio at 106 MHz.................93 dB
Signal to Noise Ratio in Mono........................70 dBclassicaudio.com
Signal to Noise Ratio in Stereo.......................60 dB
Total Harmonic Distortion in Mono.................0.15%
Total Harmonic Distortion in Stereo................0.30%classicaudio.com
Frequency Response......................................50Hz to 15kHz +/- 1 dB
Stereo Separation...........................................42 dB at 1 kHz
......................................................................26 dB at 10 kHz
......................................................................36 dB at 200 Hzclassicaudio.comAM Section:
Tuning Frequency Range................................540 kHz to 1605 kHz
Usable Sensitivity...........................................20 uVclassicaudio.com
Selectivity......................................................26 dB
Image Rejection Ratio at 1400 kHz................70 dB
Signal to Noise Ratio......................................46 dBclassicaudio.com
Frequency Response, -3 dB Down.................50 Hz to 4kHz
Total Harmonic Distortion...............................1.0%Oscilloscope Section-External Input:
Vertical Amplifier:
Deflection Sensitivity...........................DC 290 mV/cm, AC 65mV/cm
Input Impedance.................................420 k ohmclassicaudio.com
Input Capacitance...............................Less Than 30 pf
Maximum Permissable Input Voltage...100V P-P (AC or DC)classicaudio.comHorizontal Amplifier:
Deflection Sensitivity...........................DC 400 mV/cm, AC 65mV/cm
Input Impedance.................................420 k ohmclassicaudio.com
Input Capacitance...............................Less Than 30 pf
Maximum Permissable Input Voltage...100V P-P (AC or DC)classicaudio.comWood Cabinet Accessory: WC-1

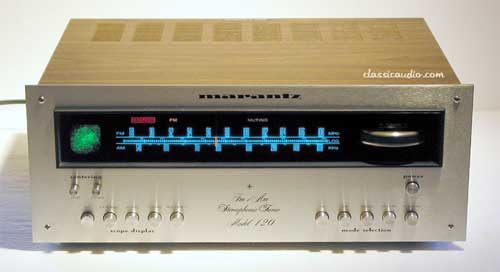

Controls:
Centering Vert
Centering Horizclassicaudio.com
Switches:
Powerclassicaudio.com
Scope Display:On
Externalclassicaudio.com
Audio
Tuningclassicaudio.com
MultipathMode Selection:
FMclassicaudio.com
AM
Monoclassicaudio.com
Muting
Hi Blendclassicaudio.comIndicators:
Oscilloscopeclassicaudio.com
AM
FM
MONOclassicaudio.com
MUTING
HI BLEND

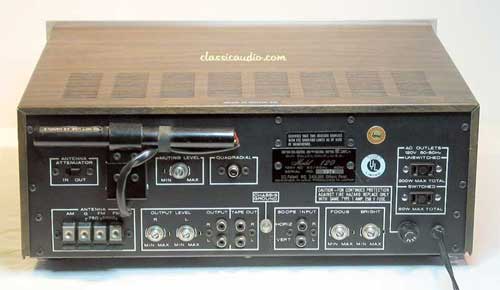

STEREOclassicaudio.comRear Panel:
AC Outlet Unswitched
AC Outlet Switchedclassicaudio.com
Muting Level
Antenna Attenuatorclassicaudio.com
FM Quadradial Output
Output Level, Right Channel
Output Level, Left Channelclassicaudio.com
Output R, L
Tape Out R, Lclassicaudio.com
Scope Input Horiz, R
Scope Input Vert, Lclassicaudio.com
Focus
Brightclassicaudio.com
